1553B 耦合器

型号：

1553B

所属分类：

配件

型号：

1553B

咨询热线：

产品描述

特性参数

传输波形完整性：20%(Max)在250KHz时，振幅峰值＜100mV

电气隔离：-45.0dB(Min)在1MHz时

故障隔离电阻：56Ω ±1%

终端匹配负载：77Ω ±1%

变压器变比：1 : 1.414

子线端电压：1.0Vpp ~14.0Vpp

工作温度：-40℃~+105℃

储存温度：-55℃~+125℃

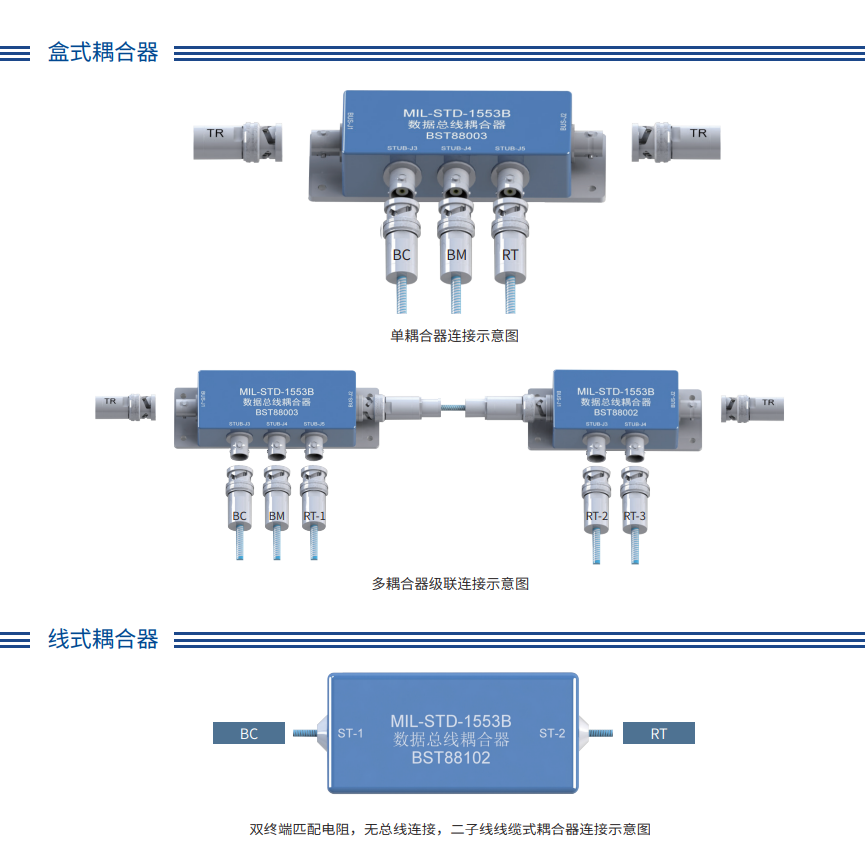

盒式耦合器及终端电阻选型

订货编号	产品描述	结构尺寸（mm）
BST88001	无终端匹配电阻，双总线连接，一子线盒式耦合器	73×46.7×24.5
BST88002	无终端匹配电阻，双总线连接，二子线盒式耦合器	90×46.7×24.5
BST88003	无终端匹配电阻，双总线连接，三子线盒式耦合器	110×46.7×24.5
BST88004	无终端匹配电阻，双总线连接，四子线盒式耦合器	130×46.7×24.5
BST88005	无终端匹配电阻，双总线连接，五子线盒式耦合器	150×46.7×24.5
BST88006	无终端匹配电阻，双总线连接，六子线盒式耦合器	170×46.7×24.5
BST88007	无终端匹配电阻，双总线连接，七子线盒式耦合器	190×46.7×24.5
BST88008	无终端匹配电阻，双总线连接，八子线盒式耦合器	210×46.7×24.5
AEC1553-TR	1553B 终端匹配电阻	长 33，直径 14.4

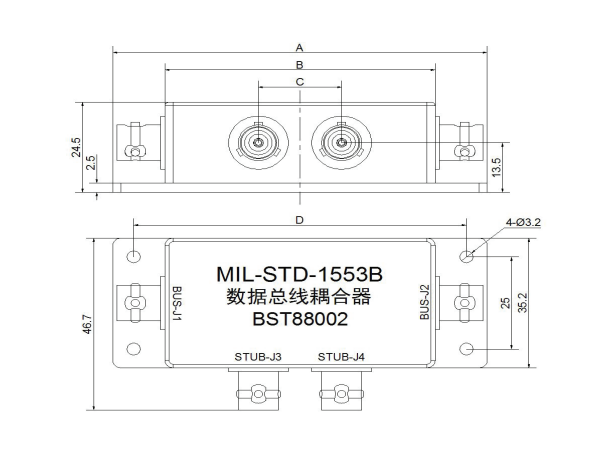

盒式耦合器结构尺寸表单位 mm

盒式耦合器型号	A	B	C	D
BST88001	73	48	0	63
BST88002	90	65	20	80
BST88003	110	85	20	100
BST88004	130	105	20	120
BST88005	150	125	20	140
BST88006	170	145	20	160
BST88007	190	165	20	180
BST88008	210	185	20	200

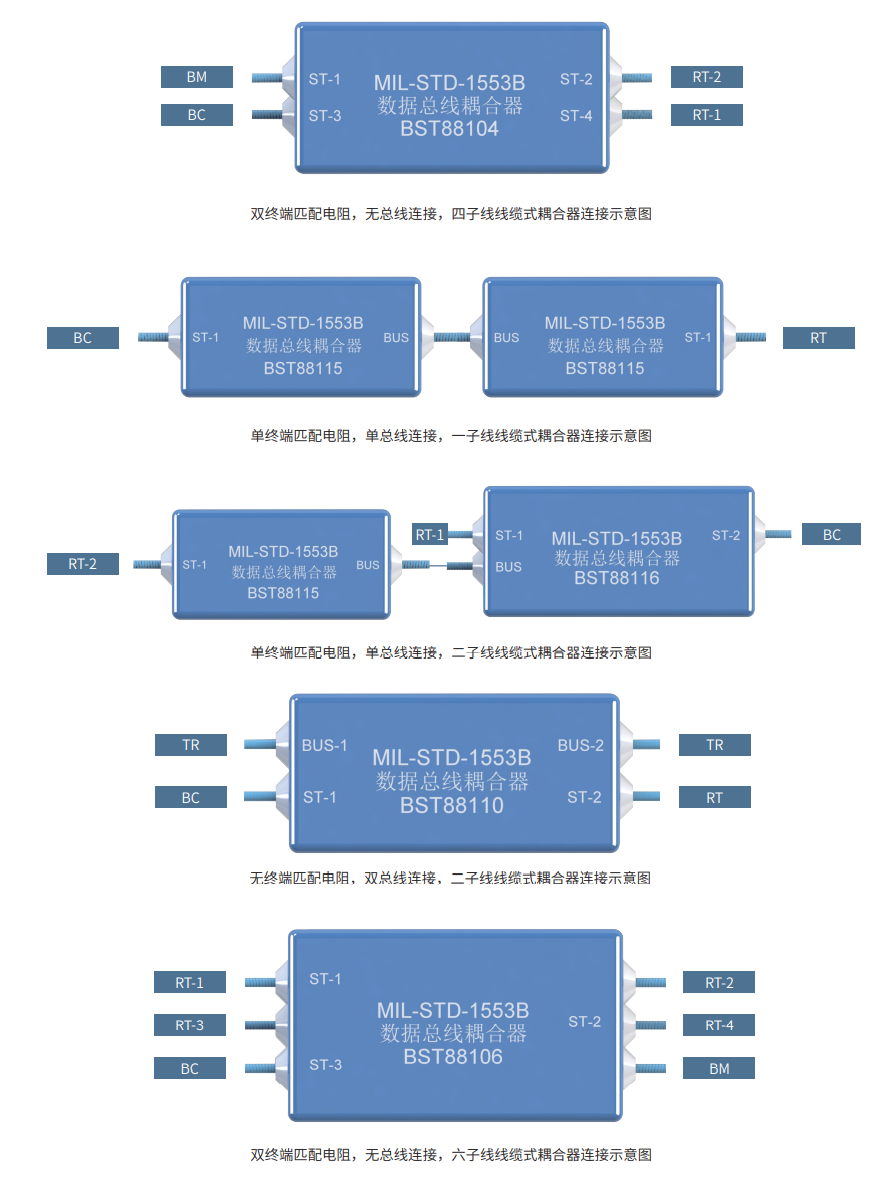

线式耦合器选型

订货编号	产品描述	结构尺寸（mm）

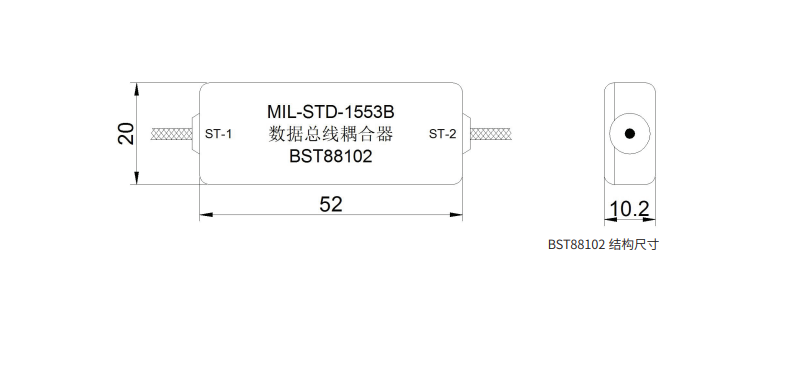

BST88102-xx-yy	双终端匹配电阻，无总线连接，二子线线缆式耦合器	52×25×10.2
BST88103-xx-yy	双终端匹配电阻，无总线连接，三子线线缆式耦合器	52×25×17
BST88104-xx-yy	双终端匹配电阻，无总线连接，四子线线缆式耦合器	52×25×17
BST88105-xx-yy	双终端匹配电阻，无总线连接，五子线线缆式耦合器	55×31.5×17
BST88106-xx-yy	双终端匹配电阻，无总线连接，六子线线缆式耦合器	55×31.5×17
BST88107-xx-yy	双终端匹配电阻，无总线连接，七子线线缆式耦合器	55×38×17
BST88108-xx-yy	双终端匹配电阻，无总线连接，八子线线缆式耦合器	55×38×17
BST88109-xx-yy	无终端匹配电阻，双总线连接，一子线线缆式耦合器	52×25×10.2
BST88110-xx-yy	无终端匹配电阻，双总线连接，二子线线缆式耦合器	52×25×10.2
BST88111-xx-yy	无终端匹配电阻，双总线连接，三子线线缆式耦合器	55×31.5×17
BST88112-xx-yy	无终端匹配电阻，双总线连接，四子线线缆式耦合器	55×31.5×17
BST88113-xx-yy	无终端匹配电阻，双总线连接，五子线线缆式耦合器	55×38×17
BST88114-xx-yy	无终端匹配电阻，双总线连接，六子线线缆式耦合器	55×38×17
BST88115-xx-yy	单终端匹配电阻，单总线连接，一子线线缆式耦合器	40×20×10.2
BST88116-xx-yy	单终端匹配电阻，单总线连接，二子线线缆式耦合器	52×25×10.2
BST88117-xx-yy	单终端匹配电阻，单总线连接，三子线线缆式耦合器	52×25×17
BST88118-xx-yy	单终端匹配电阻，单总线连接，四子线线缆式耦合器	55×31.5×17
BST88119-xx-yy	单终端匹配电阻，单总线连接，五子线线缆式耦合器	55×31.5×17
BST88120-xx-yy	单终端匹配电阻，单总线连接，六子线线缆式耦合器	55×38×17
BST88121-xx-yy	单终端匹配电阻，单总线连接，七子线线缆式耦合器	55×38×17

注：1、线缆型号后缀 -XX 表示总线线缆长度，单位米。

2、线缆型号后缀 -yy 表示子线线缆长度，单位米。
